ENТолщина печатной платы влияет на производительность, жесткость, технологичность и надежность электронных устройств.

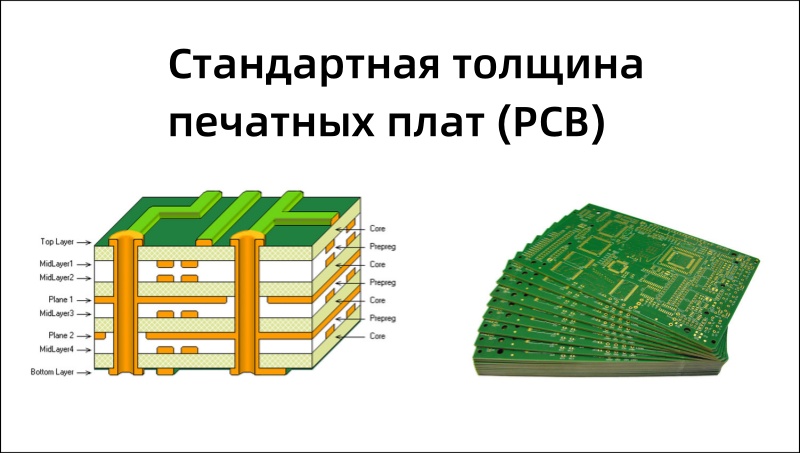

Стандартная толщина и отраслевые практики
Стандартная толщина печатной платы составляет 1,6 мм (0,062 дюйма), что стало отраслевым стандартом благодаря балансу между механической стабильностью и экономической эффективностью. Однако современная электроника требует различных толщин, от 0,4 мм до 3,2 мм и даже больше, для удовлетворения потребностей конкретных применений. Выбор подходящей толщины зависит от ряда факторов, включая требования к применению, типы компонентов, рабочую среду и ограничения производства.
Влияние на производительность
Толщина определяет импеданс сигнальных дорожек, особенно в высокочастотных приложениях, где контроль импеданса имеет решающее значение. Более толстые платы предоставляют больше возможностей для регулировки ширины дорожек, что упрощает точное согласование импеданса. В многослойных платах межслойное расстояние влияет на емкость и индуктивность сигнальных путей, что, в свою очередь, влияет на перекрестные помехи между сигналами и соседними дорожками.
В сетях распределения электроэнергии более толстые платы могут вмещать более толстые медные слои, что позволяет проводить более высокие токи с меньшим сопротивлением и меньшим выделением тепла. Это особенно важно в силовой электронике и высокоточных приложениях, где падение напряжения и управление тепловым режимом являются критически важными вопросами.
Жесткость и прочность
Более толстые печатные платы обладают повышенной жесткостью, устойчивостью к изгибу, деформации и нагрузкам во время сборки и эксплуатации. Это особенно важно для больших печатных плат, которые должны выдерживать тяжелые компоненты, такие как трансформаторы, радиаторы или крупные разъемы. Недостаточно тонкие печатные платы могут чрезмерно изгибаться во время пайки или монтажа компонентов, что приводит к разрушению паяных соединений или повреждению дорожек.
В приложениях, подверженных вибрации, ударам или термоциклированию, достаточная толщина обеспечивает сохранение структурной целостности печатной платы в течение длительного времени. Автомобильная электроника, аэрокосмические системы и промышленное оборудование обычно требуют более толстых печатных плат, чтобы выдерживать суровые условия эксплуатации. И наоборот, портативная бытовая электроника, такая как смартфоны и носимые устройства, выигрывает от использования более тонких печатных плат, которые позволяют уменьшить толщину и вес устройств.
Соображения по производству
Толщина печатной платы значительно влияет на производственные процессы и выход продукции. Соотношение сторон (определяемое как отношение толщины печатной платы к диаметру отверстия) является важным производственным параметром. Более высокое соотношение сторон (более толстая печатная плата, меньший диаметр отверстия) создает большие проблемы для процессов сверления и гальванического покрытия. Стандартные производственные процессы обычно позволяют обрабатывать печатные платы с соотношением сторон до 10:1, в то время как современное оборудование может обрабатывать платы с соотношением сторон до 20:1 и выше.
Более толстые печатные платы требуют более точного контроля сверления, чтобы предотвратить поломку сверла и обеспечить качество отверстий на всей их глубине. В процессе гальванического покрытия медь должна наноситься равномерно по всей длине сквозного отверстия, что становится все более сложным с увеличением толщины печатной платы. Неравномерное распределение меди в глубоких отверстиях может привести к электрическим сбоям.
С увеличением толщины печатной платы процессы ламинирования также становятся более сложными, требуя точного контроля температуры, давления и времени отверждения для обеспечения прочной межслойной адгезии и предотвращения появления пустот или расслоения. Для очень толстых печатных плат может потребоваться многократное ламинирование, что увеличивает время и стоимость производства.
Рассеивание тепла
Толщина играет решающую роль в рассеивании тепла, влияя на путь рассеивания тепла внутри печатной платы. Более толстые печатные платы, благодаря большему весу медной фольги, имеют лучшие характеристики рассеивания тепла, что позволяет более равномерно распределять тепло по поверхности печатной платы. Это особенно важно для высокомощных компонентов, которые во время работы выделяют значительное количество тепла.
Более толстые печатные платы обладают большей теплоемкостью, что помогает стабилизировать колебания температуры и снизить тепловую нагрузку на компоненты. Однако чрезмерно толстые платы могут также затруднять отвод тепла к внешним радиаторам или системам охлаждения; поэтому необходимо найти оптимальный баланс между внутренним рассеиванием тепла и требованиями к внешнему охлаждению.
Влияние на стоимос
Толщина печатной платы увеличивает расход материалов, время обработки и требования к оборудованию. Более толстые платы требуют большего количества подложки и медной фольги, что увеличивает затраты на сырье. Дополнительное время обработки, такое как сверление и гальваническое покрытие, также увеличивает затраты.
Такие процессы, как обжим, также увеличивают производственные затраты.
Ультратонкие платы (толщина менее 0,8 мм) и ультратолстые платы (толщина более 2,4 мм) обычно имеют более высокую стоимость из-за специфических требований к обработке и меньших объемов производства. В секторе бытовой электроники факторы стоимости особенно важны, поскольку даже небольшие различия в стоимости могут значительно повлиять на рентабельность.
Требования конкретных приложений
Различные приложения выбирают определенные диапазоны толщины в зависимости от своих уникальных потребностей. В бытовой электронике обычно используются печатные платы толщиной от 0,6 мм до 1,2 мм, чтобы уменьшить толщину устройств. В стандартном промышленном и коммерческом оборудовании обычно используется стандартная толщина 1,6 мм. Телекоммуникационное и сетевое оборудование может требовать платы толщиной от 2,0 мм до 2,4 мм для лучшей силы и стабильности сигнала. В тяжелой промышленности, источниках питания и объединительных платах часто используются платы толщиной от 2,4 мм до 3,2 мм или более, чтобы выдерживать большие компоненты и высокие требования к току.
В военной и аэрокосмической отраслях могут быть установлены индивидуальные требования к толщине, основанные на строгих требованиях к производительности и надежности, что часто приводит к более высокой стоимости для обеспечения большего запаса производительности.
Заключение
Толщина печатной платы — это гораздо больше, чем просто размерная характеристика; это важный параметр конструкции, который влияет на производительность, надежность, технологичность, теплоотдачу и стоимость.
