EN1. Что такое «Проектирование с учетом потока» (DFM)?
Проектирование с учетом технологичности (DFM) предполагает учет таких факторов, как производственные процессы, затраты и выход готовой продукции, на этапе проектирования печатной платы (PCB), чтобы обеспечить возможность эффективного и экономичного производства данной конструкции. Цель DFM заключается в сокращении количества дефектов конструкции, повышении эффективности производства, снижении производственных затрат и обеспечении надежности продукции.
2. Основные аспекты тестирования DFM
Суть тестирования DFM заключается в том, чтобы на этапе проектирования заранее выявить и устранить проблемы, которые могут повлиять на производство, тем самым избегая неполадок, обнаруживаемых на этапе пробного или серийного производства и способных привести к переделке или браку. К основным аспектам относятся:
Совместимость с производственными процессами: необходимо убедиться, что конструкция соответствует технологическим возможностям производителя печатных плат (таким как ширина линии, межлинейное расстояние, размер отверстия и т. д.).
Сборка: учет осуществимости процессов сборки, таких как SMT (технология поверхностного монтажа) и DIP (корпус для вставной монтажи).
Тестируемость: конструкция должна быть удобной для проведения ICT (тестирования в цепи), AOI (оптического контроля) и других методов тестирования.
Оптимизация затрат: при условии соблюдения требований к рабочим характеристикам оптимизировать конструкцию с целью снижения производственных затрат.
3. Основные аспекты тестирования DFM
Тестирование DFM, как правило, охватывает следующие аспекты:

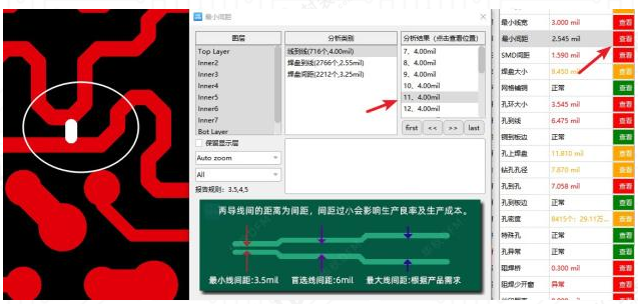

(1) Проверка ширины линий и межлинейного расстояния
Минимальная ширина линий/межлинейное расстояние: необходимо убедиться, что ширина линий и межлинейное расстояние соответствуют технологическим возможностям производителя печатных плат (например, 4/4 мил, 5/5 мил и т. д.).
Согласование дифференциальных пар: ширина линий, межлинейное расстояние и согласованность длины дифференциальных пар должны соответствовать проектным спецификациям.

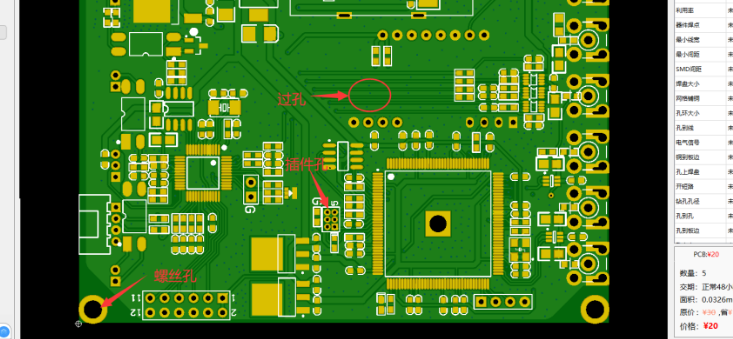

(2) Проектирование отверстий и переходных отверстий
Размер переходного отверстия: диаметр переходного отверстия и размер контактной площадки должны соответствовать технологическому процессу сверления (например, минимальный размер переходного отверстия составляет 0,2 мм).
Проектирование глухих и погруженных переходных отверстий: в случае использования глухих или погруженных переходных отверстий необходимо убедиться, что производитель поддерживает данный технологический процесс.
(3) Расположение контактных площадок и компонентов
Размер контактной площадки: Размер контактной площадки должен соответствовать выводам компонента и учитывать особенности процесса пайки (например, пайку рефлоу и пайку волной припоя).
Расстояние между компонентами: Следует избегать слишком плотного размещения компонентов, так как это может повлиять на процесс пайки.
(4) Трафаретная печать и паяльная маска
Расположение трафаретной печати: символы трафаретной печати не должны перекрывать контактные площадки или переходные отверстия, чтобы не повлиять на процесс пайки.
Мостики паяльной маски: убедитесь, что паяльная маска не образует коротких замыканий (например, мостиков паяльной маски между контактными площадками для поверхностного монтажа).
(5) Плоскости питания и заземления
Целостность питания: убедитесь, что плоскость питания является непрерывной, чтобы избежать чрезмерной фрагментации, которая может вызвать помехи.
Путь возврата заземляющей плоскости: оптимизируйте конструкцию заземляющей плоскости, чтобы уменьшить помехи, вызванные обратным током сигнала.
4. Важность проверки DFM
Проверка DFM играет важнейшую роль в проектировании печатных плат:
(1) Сокращение объема доработок проекта
Выявление и устранение производственных проблем на этапе проектирования позволяет избежать доработок на этапе пробного или серийного производства, что экономит время и средства.
(2) Повышение выхода готовой продукции
Проекты, соответствующие производственным процессам, позволяют сократить количество таких проблем, как некачественная пайка, короткие замыкания и обрывы цепей, а также повысить выход готовой продукции.
(3) Снижение производственных затрат
Оптимизация проекта (например, сокращение количества переходных отверстий и оптимизация трассировки) позволяет снизить затраты на изготовление печатных плат.
(4) Сокращение времени вывода продукта на рынок
Сокращение количества изменений в проекте и пробных партий, а также ускорение серийного производства продукта.
5. Заключение
Проверка DFM является неотъемлемой частью проектирования печатных плат. Она не только повышает качество проекта, но и оптимизирует производственные процессы, снижает затраты и повышает надежность продукции. Проектировщики должны досконально понимать основные принципы DFM и проводить тщательный анализ DFM на этапе проектирования, чтобы обеспечить эффективное и экономичное производство печатных плат.
