ENСовременная электроника всё чаще работает в сложных условиях: высокая влажность, солевой туман, перепады температур, промышленная пыль, вибрации и воздействие химических паров. Печатные узлы PCBA являются сердцем любого устройства — от автомобильной электроники и промышленных контроллеров до оборудования для возобновляемых источников энергии, телекоммуникаций и медицинской аппаратуры. Даже высококачественная сборка не гарантирует долгой работы, если плата не защищена от внешних разрушительных факторов. Именно поэтому конформное покрытие (conformal coating) перестало быть дополнительной опцией и стало обязательным технологическим этапом для большинства ответственных электронных изделий.
Что такое конформное покрытие? Это тонкий полимерный защитный слой толщиной от 25 до 75 микрометров, который повторяет абсолютно весь рельеф собранной печатной платы: контуры микросхем, паяные соединения, проводники и мелкие пассивные компоненты. В отличие от толстых компаундов для заливки, покрытие не увеличивает значительно габариты изделия, не нарушает тепловой отвод и сохраняет возможность ремонта платы при правильном выборе материала. Его главная задача — создать надёжный диэлектрический барьер между цепями платы и агрессивной средой, предотвратить коррозию меди, образование дендритов, короткие замыкания, рост плесени и преждевременный выход оборудования из строя。
Многие производители допускают типичную ошибку: они считают, что достаточно качественной сборки и прочного корпуса устройства. Но корпус не способен полностью изолировать внутреннее пространство от влаги, конденсата и мелких частиц пыли. При перепадах температур внутри оборудования образуется конденсат, который попадает на открытые металлические участки PCBA. В присутствии солей или остатков флюса влага превращается в электролит. Начинается электрохимическая коррозия, растут токопроводящие дендриты между соседними выводами микросхем. В итоге возникают самопроизвольные сбои, нестабильная работа или полное внезапное короткое замыкание. В тропическом климате или при морской эксплуатации к этому добавляется активный рост грибковых культур, разрушающих изоляционные свойства плат. Все эти проблемы эффективно решает правильно нанесённое конформное покрытие。
Существует несколько основных типов материалов для конформного покрытия, каждый из которых имеет свои сильные стороны и область применения. Акриловые составы отличаются простотой нанесения, лёгкостью удаления при ремонте и оптимальной ценой, хорошо подходят для бытовой и общей промышленной электроники. Полиуретановые покрытия демонстрируют высочайшую устойчивость к химическим веществам, солевому туману и плесени, они востребованы в тяжёлых промышленных условиях. Силиконовые составы выдерживают очень широкий диапазон рабочих температур от −65 °C до +200 °C, обладают высокой эластичностью, гасят вибрационные нагрузки, поэтому их выбирают для автомобильной и аэрокосмической отрасли. Эпоксидные покрытия создают очень твёрдую механическую защиту, но плохо поддаются ремонту. Особым решением является парилен, наносимый методом газофазной полимеризации, он формирует бездефектный тончайший барьер для высокоточной медицинской и специальной электроники, хотя его применение требует сложного специализированного оборудования。
Качество конечного результата зависит не только от правильного выбора материала, но и от полного соблюдения всей технологической цепочки. Многие недобросовестные исполнители ограничиваются только распылением состава на плату, пропуская критически важные подготовительные операции. Настоящий технологический процесс начинается с высокоточной очистки PCBA: необходимо полностью удалить остатки паяльного флюса, масла и производственных загрязнений. Если на поверхности останутся ионные загрязнения, покрытие плохо прилипнет, появятся отслоения, пузыри и трещины, и вся защита потеряет смысл. После очистки выполняется сушка платы, затем маскировка участков, которые категорически нельзя покрывать: разъёмы, тестовые точки, переключатели, сенсоры, контактные площадки. Далее выполняется нанесение покрытия, контролируется его толщина, после чего происходит отверждение полимера. Завершающий этап — контроль качества с использованием ультрафиолетовой инспекции, измерение толщины слоя, визуальный осмотр на дефекты. Только выполнение всех этих шагов позволяет получить надёжный результат, соответствующий требованиям стандарта IPC‑CC‑830B и RoHS/REACH。

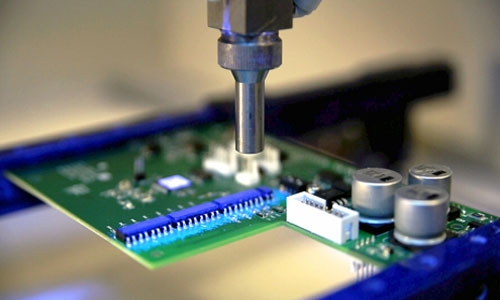

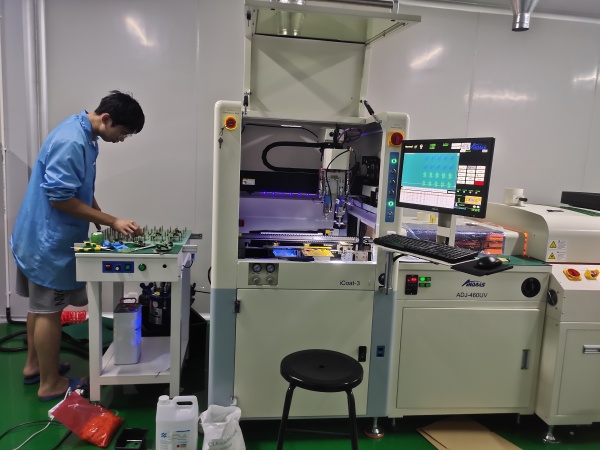

Наша компания имеет многолетний опыт предоставления комплексных услуг по сборке PCBA и нанесению конформного покрытия для клиентов из разных стран мира. Мы понимаем, что для заказчика критически важны стабильное качество, соблюдение сроков производства и соответствие изделий международным отраслевым нормам. На нашем производстве эксплуатируются современные автоматизированные установки селективного нанесения покрытия с ЧПУ‑управлением. В отличие от ручного распыления, которое сильно зависит от квалификации оператора и даёт нестабильный результат, робототехнические комплексы с высокой точностью обрабатывают только заданные зоны платы, сводят к минимуму расход защитного материала и исключают человеческий фактор. Маскировка критических участков выполняется программным способом без использования большого количества ручных наклеек, что повышает производительность при серийных заказах от прототипов до крупносерийного выпуска изделий。
Наши инженеры‑технологи подбирают тип конформного покрытия индивидуально под проект заказчика. Мы анализируем условия эксплуатации готового устройства, требования к температурному режиму, показатели стойкости к солевому туману и химии, а также необходимость последующего ремонта плат. В нашем распоряжении полный набор материалов: акрил, полиуретан, силикон, эпоксидные составы. Все используемые материалы проходят входной контроль, соответствуют экологическим нормам RoHS и REACH, имеют необходимые сертификаты безопасности. Каждая партия обработанных плат проходит 100‑процентный контроль качества с УФ‑освещением для проверки сплошности покрытия, измеряется фактическая толщина полимерного слоя. Мы документируем все ключевые параметры технологического процесса, предоставляем заказчику отчёты по качеству, что особенно важно для ответственных отраслей: промышленность, транспорт, энергетика, телекоммуникации。
Заказ услуги конформного покрытия у надёжного партнёра позволяет решить сразу несколько бизнес‑задач. Во‑первых, значительно повышается надёжность конечного продукта, увеличивается среднее время наработки на отказ (MTBF). Снижается количество гарантийных возвратов и поломок во время эксплуатации у конечных потребителей, что экономит большие суммы на сервисном обслуживании. Во‑вторых, открывается возможность выводить изделия на рынки с суровыми климатическими условиями, где без защитного покрытия работа электроники попросту невозможна. В‑третьих, автоматизация процесса даёт стабильность качества при больших сериях, сокращает производственные риски. Многие наши клиенты отмечают, что внедрение контролируемого конформного покрытия позволило им повысить конкурентоспособность своей продукции на международных рынках.
Некоторые заказчики сомневаются, стоит ли тратить бюджет на дополнительную защитную обработку. Но стоимость конформного покрытия составляет малую долю от общей себестоимости электронного узла, а убытки от отказов оборудования в полевых условиях многократно превышают эти затраты. Экономия на этапе защиты PCBA очень часто оборачивается крупными финансовыми потерями, порчей репутации производителя и претензиями со стороны покупателей.
онформное покрытие — это не просто краска на плате. Это продуманная инженерная мера защиты, которая закладывает надёжность изделия на весь срок службы. Если ваша электроника работает при высокой влажности, подвергается вибрациям, перепадам температур, контактирует с солевым туманом или промышленными загрязнениями — качественное конформное покрытие PCBA является необходимым инвестированием в качество вашего продукта.
Специалисты QCX всегда готовы проконсультировать вас по вопросам выбора материалов и технологических процессов, а также рассчитать стоимость наших услуг как для изготовления прототипов, так и для серийного производства печатных плат. Пожалуйста, свяжитесь с нами по адресу sales@qcxpcba.ru, чтобы получить индивидуальное техническое и коммерческое предложение, разработанное с учетом особенностей вашего проекта.
